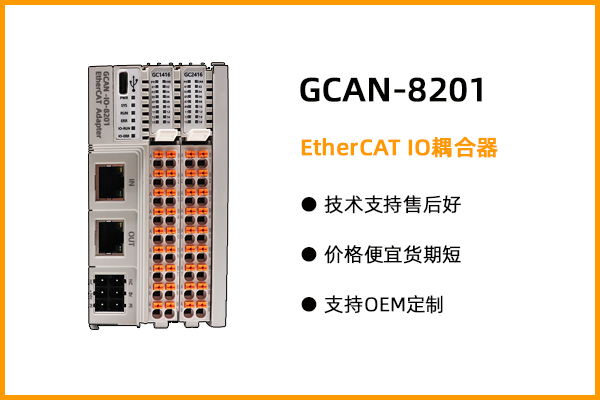

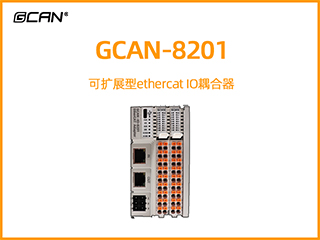

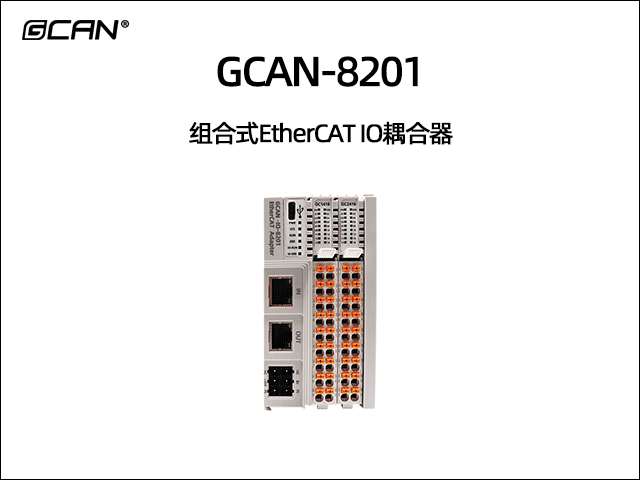

GCAN-8201可擴展型ethercat IO耦合器
- 品牌：
- GCAN
- 型號：
- GCAN-8201
- 應用：
- 與分布式總線端子模塊相連接，構成一個完整的控制節點；執行數據采集并以 EtherCAT 協議進行數據傳輸。
-
一、功能概述
沈陽廣成科技GCAN-8201 EtherCAT總線耦合器是我公司推出的基于EtherCAT總線自主研發的高性能總線通用遠程IO模塊，為用戶節約成本，簡化配線，提高系統可靠性，這些IO端子模塊可以通過模塊化的方式進行擴展。一個完整的節點由一個總線耦合器、1-32個任意數量的端子模塊以及一個終端端子模塊組成。采用GCAN-8201 EtherCAT總線耦合器，通過GC-bus擴展技術，可極為方便地建立I/O連接，最多可連接32個輸入/輸出端子模塊。此系列IO特別適用于現場點數多，信號種類多集中控制。GCAN-8201總線耦合器可連接所有的總線端子模塊。就用戶而言，模擬量輸入/輸出信號的處理方式與其它種類信號的處理方式?jīng)]有任何區別。控制器過程映像區內的信息以字節陣列格式顯示。GCAN-8201總線耦合器支持自動組態，您無需在PC上設置參數。

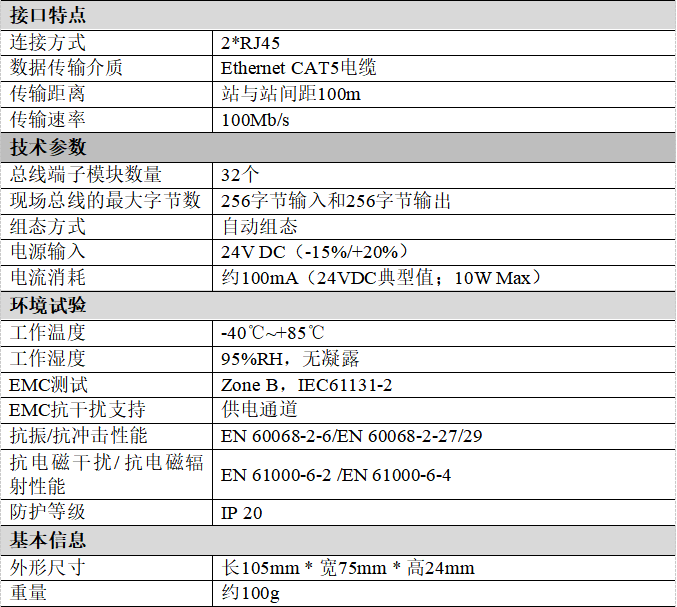

二、設備參數
GCAN-IO-8201 EtherCAT總線耦合器的設備參數包括：

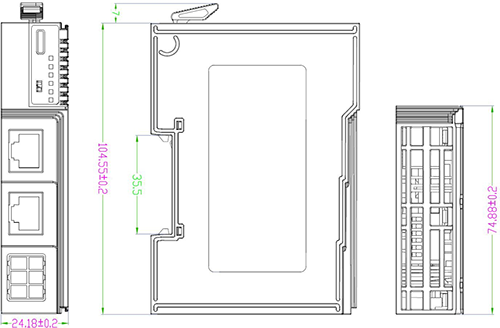

（1）2個EtherCAT總線接口，EtherCAT/IN和EtherCAT/OUT（RJ45）；（2）總線傳輸速率：100Mbps；（3）總線傳輸距離（站與站間距）：100m；（4）組態方式根據IO插片順序組態；（5）電源采用24V DC（-15%/+20%）；（6）電流消耗約100mA（24V DC典型值；為后續IO提供功耗10W Max）；（7）電氣隔離為1500 Vrms；（8）工作溫度范圍：-40℃~+85℃；（9）尺寸：長105mm*寬75mm*高24mm。

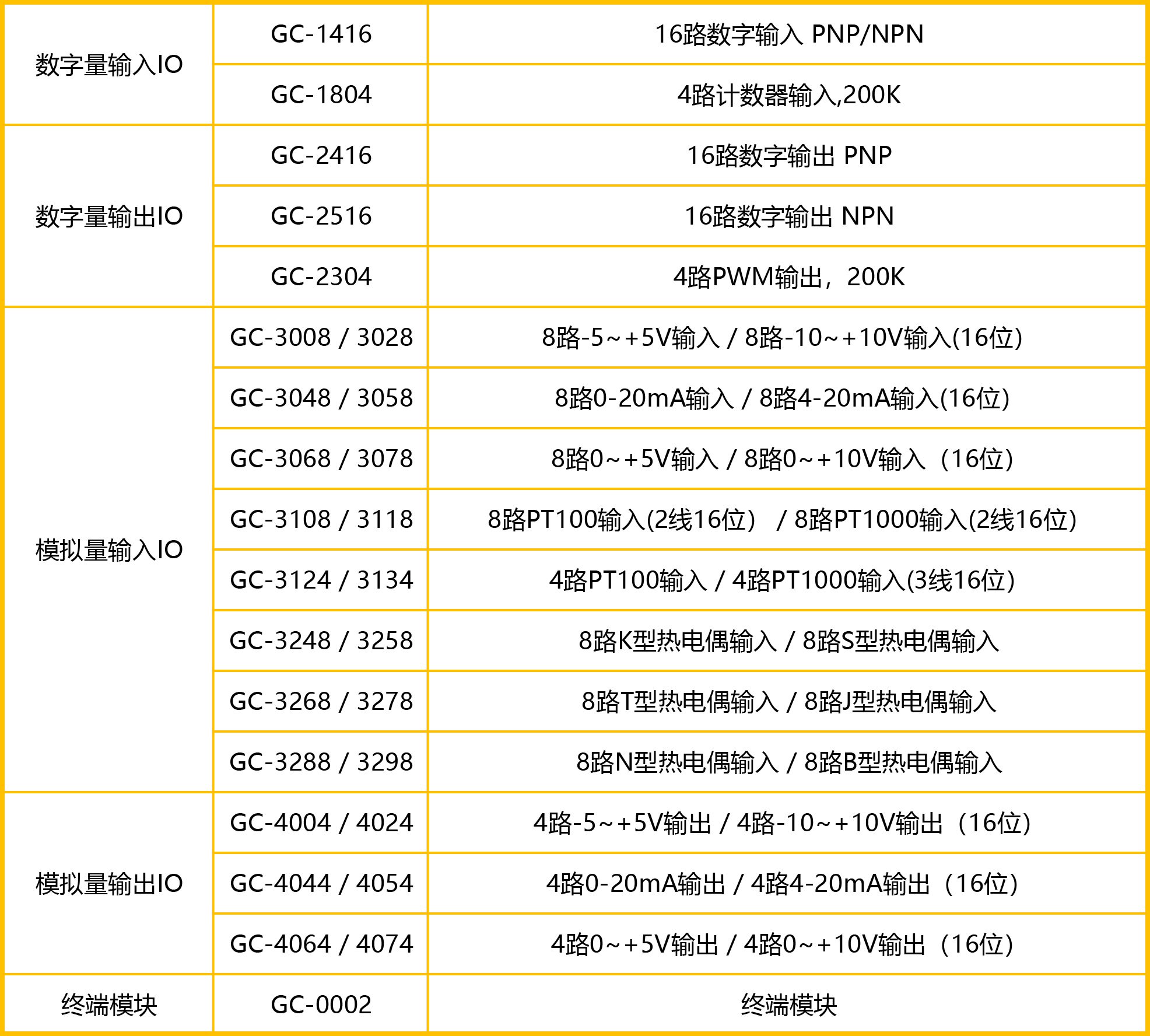

可搭配IO插片
三、應用領域GCAN-IO-8201 EtherCAT總線耦合器的設備應用領域包括：
（1）與分布式總線端子模塊相連接，構成一個完整的控制節點；（2）執行數據采集并以EtherCAT協議進行數據傳輸。如果您需要了解更多沈陽廣成科技GCAN-8201型可編程控制器PLC的信息、詢價或技術咨詢，可以撥打電話或加微信13019325660。
-
- GCAN-IO-8201 EtherCAT總線耦合器的設備參數包括：
（1）2個EtherCAT總線接口，EtherCAT/IN和EtherCAT/OUT（RJ45）；（2）總線傳輸速率：100Mbps；（3）總線傳輸距離（站與站間距）：100m；（4）組態方式根據IO插片順序組態；（5）電源采用24V DC（-15%/+20%）；（6）電流消耗約100mA（24V DC典型值；為后續IO提供功耗10W Max）；（7）電氣隔離為1500 Vrms；（8）工作溫度范圍：-40℃~+85℃；（9）尺寸：長105mm*寬75mm*高24mm。 - GCAN-PLC產品功能及應用視頻：
