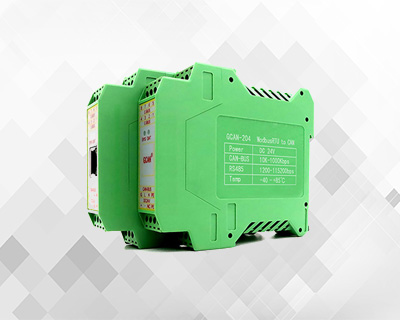

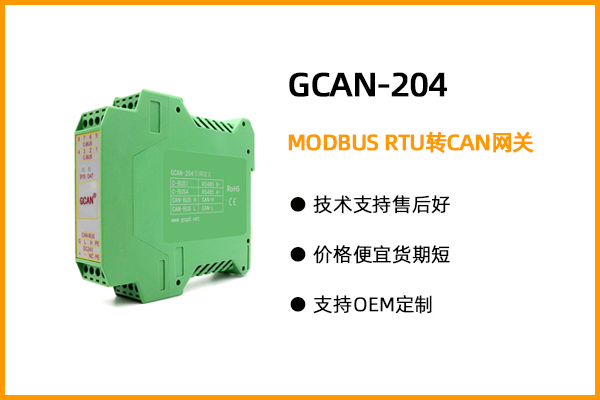

GCAN-204 MODBUS RTU轉CAN網關
- 品牌：
- GCAN
- 型號：
- GCAN-204
- 應用：
- 現有串口通信設備連接CAN總線網絡；PLC設備連接CAN總線網絡通訊；Modbus RTU網絡和CAN網絡通訊；CAN總線串行總線之間的網關網橋；工業現場網絡數據監控；CAN教學應用遠程通訊；CAN工業自動化控制系統；低速CAN網絡數據采集數據分析；智能樓宇控制數據廣播系統等CAN總線應用系統。
-
一、功能概述
GCAN-204模塊是集成1路標準串口和1路標準CAN總線接口的工業級的Modbus RTU轉CAN模塊。GCAN-204模塊串行總線端已經集成Modbus RTU協議，使用GCAN-204模塊，用戶可以將原本使用串行總線進行通訊的設備（Modbus RTU協議），在不需改變原有硬件結構的前提下使設備獲得CAN總線通訊接口，從而將使用Modbus RTU協議通信的設備快速接入CAN總線，構成CAN總線網絡中的節點。

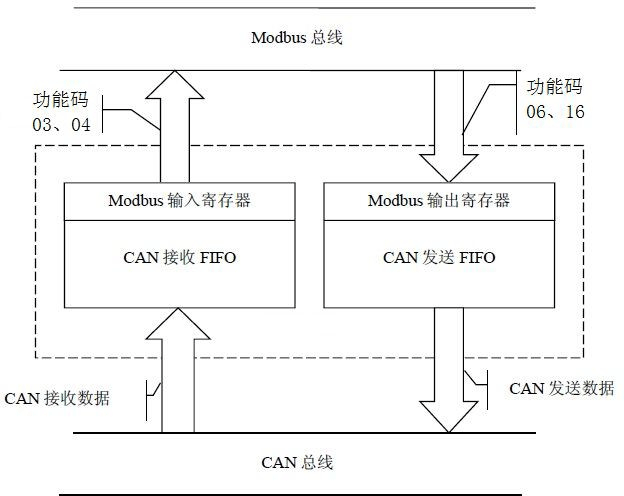

GCAN-204模塊在Modbus讀取數據時，會將CAN總線上接收到的數據實時裝入緩存，等待Modbus指令讀取。模塊收到Modbus讀取指令后，會將指定的CAN數據經過轉換發送到Modbus總線上；當模塊接收到Modbus發送數據指令時，會直接將Modbus數據處理并發到CAN總線上。GCAN-204模塊是工業總線改造，多種總線設備互連的關鍵性工具，同時該模塊具有體積小巧、即插即用等特點，也是現有系統集成的最佳選擇。GCAN-204的各種總線接口均集成隔離保護模塊，使其避免由于瞬間的過壓過流而對模塊造成損壞，使用DIN導軌的固定方式，使其更容易集成到各種控制柜中。
二、設備參數
沈陽廣成科技GCAN-204型CAN轉Modbus RTU模塊的設備參數包括：

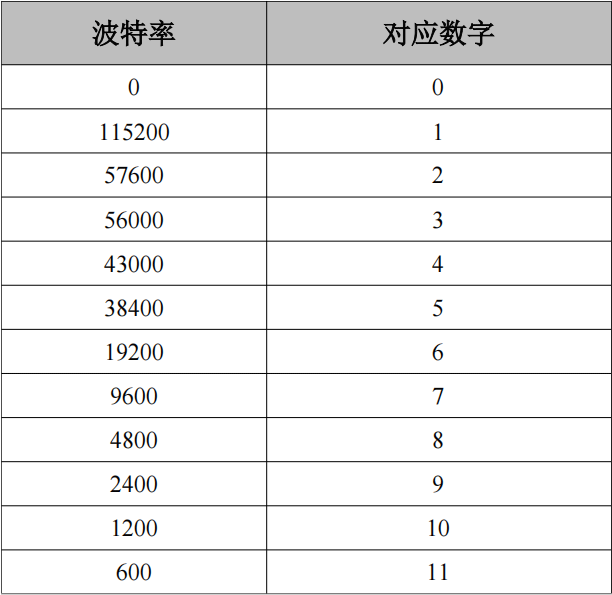

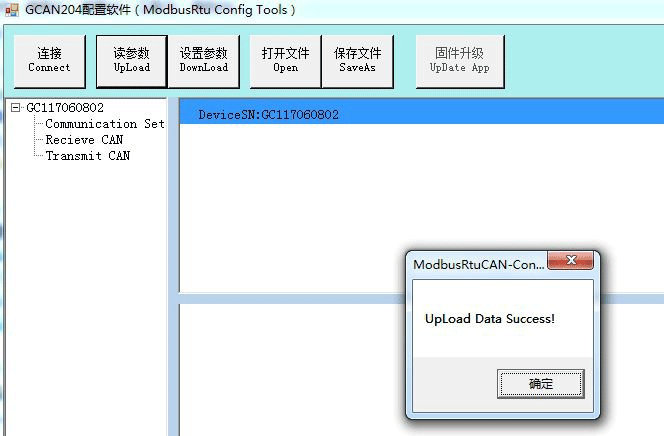

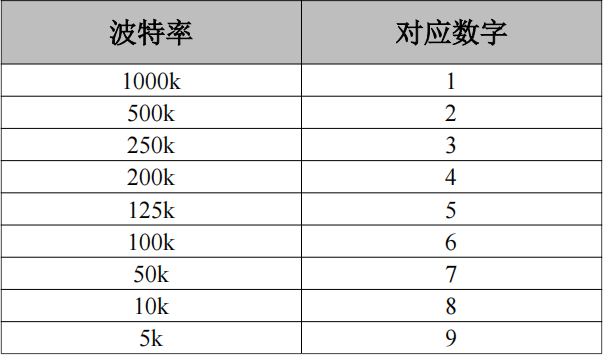

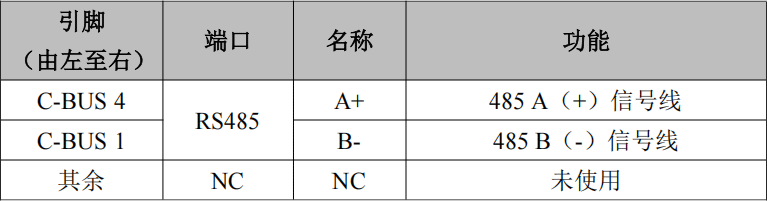

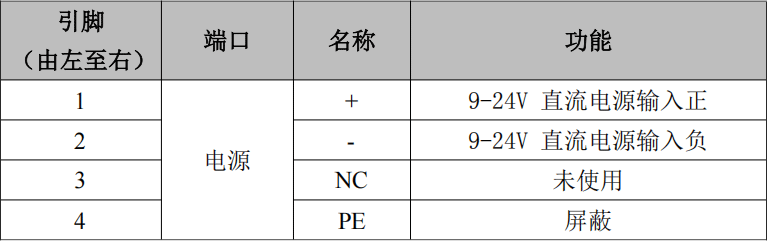

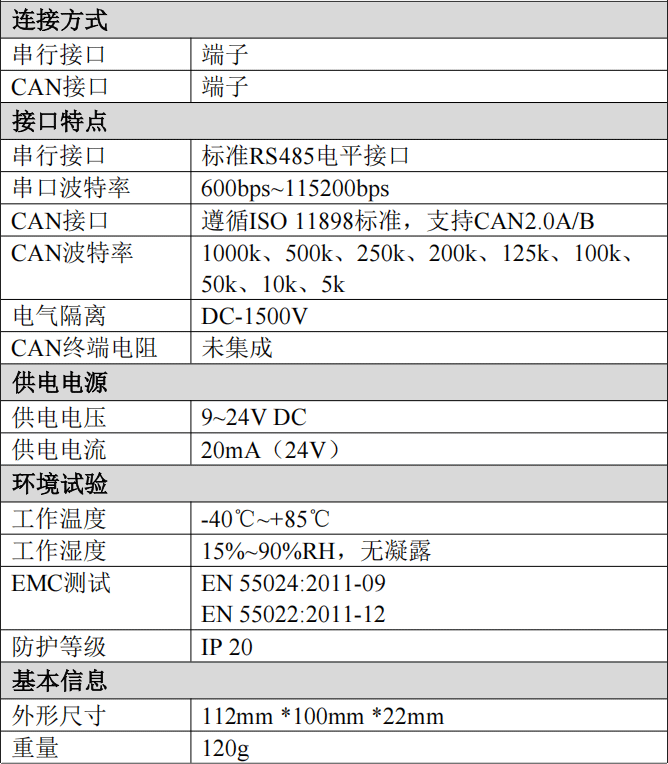

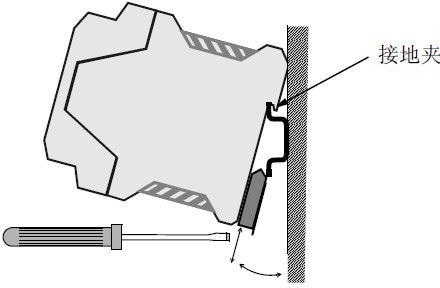

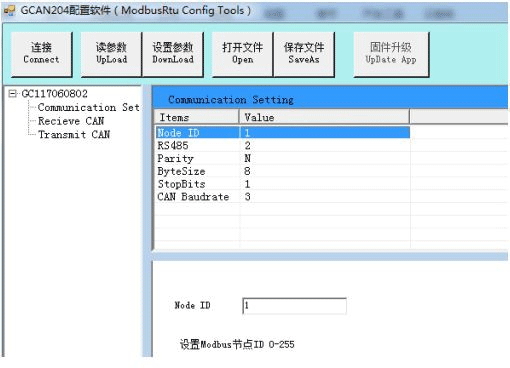

（1）Modbus從站支持功能碼：03H、04H、06H、16H；（2）標準串口采用2線的RS485接口；（3）串口波特率支持范圍600bps~115200bps，可通過軟件配置；（4）CAN-bus支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS 11898規范；（5）CAN-bus通訊波特率在5Kbps~1Mbps之間任意可編程；（6）CAN-bus接口采用電氣隔離，隔離模塊絕緣電壓：DC 1500V；（7）最高轉換數據流量：400幀/秒（串口波特率最大測得）；（8）使用9~24V DC供電（推薦24V 20mA）；（9）RS485、CAN接口使用端子接線方式；（10）使用專用的配置軟件配置工作模式及所有參數；（11）非易失行存儲器保存配置參數，每次上電后自動調用最近一次的參數；（12）可安裝到DIN卡軌上；（13）工作溫度范圍：-40℃~+85℃；
三、應用領域沈陽廣成科技GCAN-204型CAN轉Modbus RTU模塊的設備參數包括：

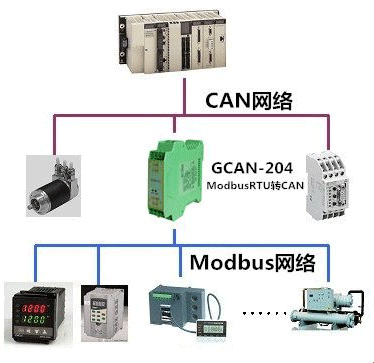

（1）現有串口通信設備連接CAN總線網絡；（2）PLC設備連接CAN總線網絡通訊；（3）Modbus RTU網絡和CAN網絡通訊；（4）CAN總線串行總線之間的網關網橋；（5）工業現場網絡數據監控；（6）CAN教學應用遠程通訊；（7）CAN工業自動化控制系統；
如果您需要詢價沈陽廣成科技GCAN-204型CAN轉Modbus RTU模塊或進行技術咨詢，可以加微信13019325660或撥打電話。 -
- 沈陽廣成科技GCAN-204型CAN轉Modbus RTU模塊的設備參數包括：
（1）Modbus從站支持功能碼：03H、04H、06H、16H；（2）標準串口采用2線的RS485接口；（3）串口波特率支持范圍600bps~115200bps，可通過軟件配置；（4）CAN-bus支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS 11898規范；（5）CAN-bus通訊波特率在5Kbps~1Mbps之間任意可編程；（6）CAN-bus接口采用電氣隔離，隔離模塊絕緣電壓：DC 1500V；（7）最高轉換數據流量：400幀/秒（串口波特率最大測得）；（8）使用9~24V DC供電（推薦24V 20mA）；（9）RS485、CAN接口使用端子接線方式；（10）使用專用的配置軟件配置工作模式及所有參數；（11）非易失行存儲器保存配置參數，每次上電后自動調用最近一次的參數；（12）可安裝到DIN卡軌上；（13）工作溫度范圍：-40℃~+85℃； - 1、GCAN-204 modbus RTU轉CAN設備使用
https://www.bilibili.com/video/BV1Z7411974h
2、串口轉CAN轉換格式介紹
https://www.bilibili.com/video/BV1Mz411B7c6
3、如何將MODBUS RTU轉為CAN總線通訊
https://www.bilibili.com/video/BV1KT4y1E7Vt
4、廣成科技GCAN-219WiFi-5G轉CAN使用教學
https://www.bilibili.com/video/BV1q54y1a7ra
5、廣成科技GCAN-218(CAN轉4G)網關使用入門
https://www.bilibili.com/video/BV11Z4y1P7Ae
6、廣成科技GCAN-218(CAN轉4G)網關使用教學
https://www.bilibili.com/video/BV1dv411b7d2
-
