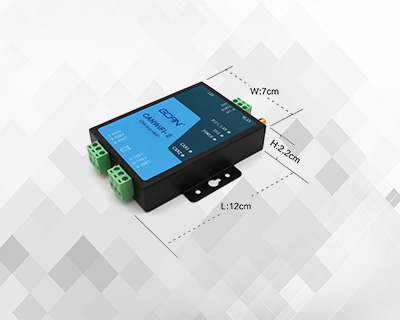

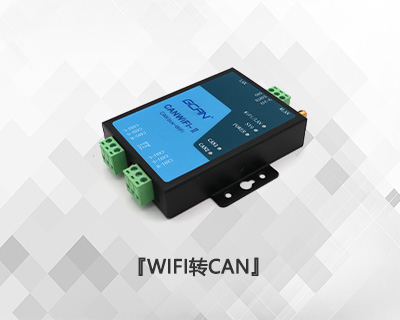

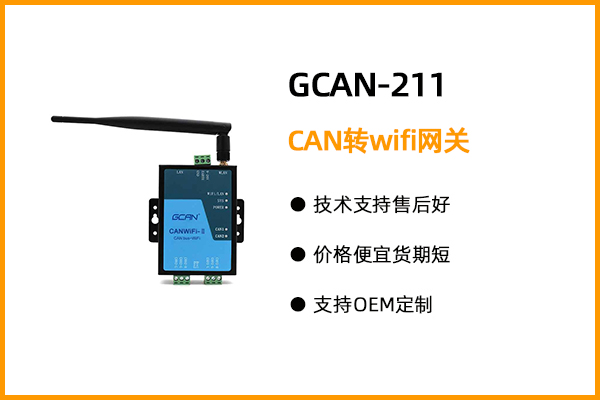

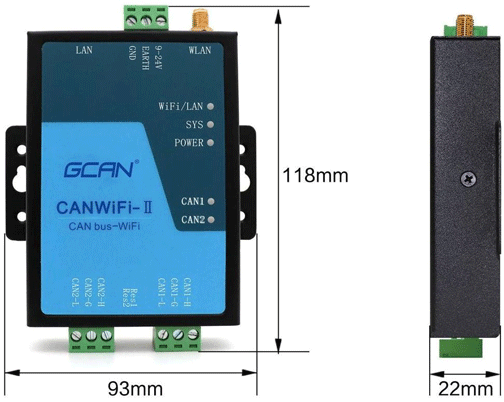

GCAN-211 WIFI轉CAN網關
- 品牌：
- GCAN
- 型號：
- GCAN-211
- 應用：
- CAN-bus網絡診斷與測試、工業WiFi連接至CAN網絡、電力通訊網絡、工業控制設備、高速、大數據量通訊
-
廣成科技GCAN-211是集成2路CAN接口、1路以太網接口和1路WiFi接口的高性能型CAN-bus總線通訊接口卡。采用廣成科技GCAN-211高性能CAN接口卡，用戶可以輕松完成CAN-bus網絡和WiFi網絡的互連互通，進一步拓展CAN-bus網絡的范圍。
廣成科技GCAN-211高性能CAN接口卡是CAN-bus產品開發、CAN-bus數據分析的強大工具，PC、手機、PAD可以通過WiFi快速連接至CAN-bus網絡，構成現場總線實驗室、工業控制、智能小區、汽車電子網絡等CAN-bus網絡領域中數據處理、數據采集的CAN-bus網絡控制節點。同時該設備具有體積小巧、即插即用等特點，也是便攜式系統用戶的最佳選擇。

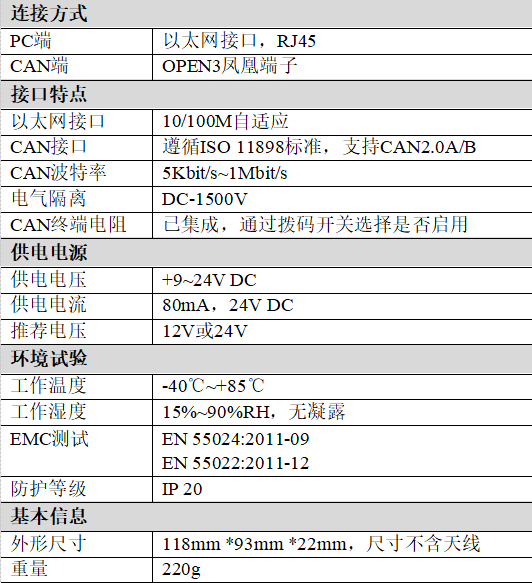

● 高速的32位工業級處理器；
● 內嵌硬件看門狗定時器；
● 模塊內置FLASH儲存器，可儲存參數；

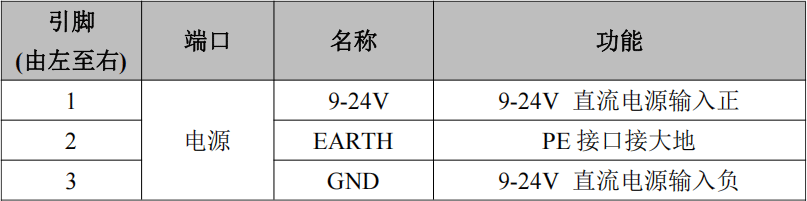

● 使用外接電源供電(DC+9~24V)，推薦電源值12V或24V；
● 供電電流：80mA，24V DC；
● 靜電放電抗擾度等級：接觸放電±2KV，空氣放電±15KV；
● 電快速瞬變脈沖群抗擾度等級：±1KV；
● 浪涌抗擾度等級：±1KV；
● 工作溫度范圍：-40℃~+85℃；
● 工作濕度范圍：5%~95%RH無凝露；
● 螺絲固定的安裝方式，專為工業設計。

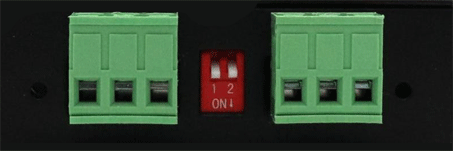

● 集成2路CAN-bus接口，采用鳳凰端子接線方式；

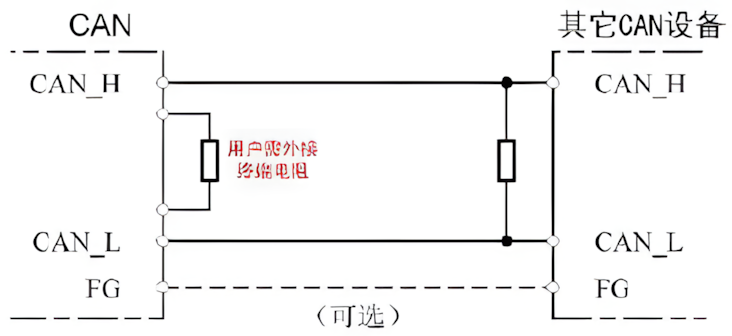

● CAN-bus信號包括：CAN_H、CAN_L、CAN_GND；
● CAN-bus支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS11898規范；

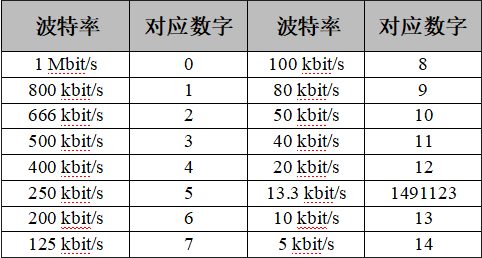

● CAN-bus通訊波特率在5Kbps~1Mbps之間任意可編程；
● CAN-bus接口采用電氣隔離，隔離模塊絕緣電壓：DC 2500V；
● 32個硬件FIFO接收緩沖器，最高接收數據流量：8000幀/秒；
● CAN端接收?qǐng)?bào)文時間戳精度可達1us。
● PC接口使用標準以太網接口，RJ45，支持10/100M自適應；
● 支持超時斷開功能；

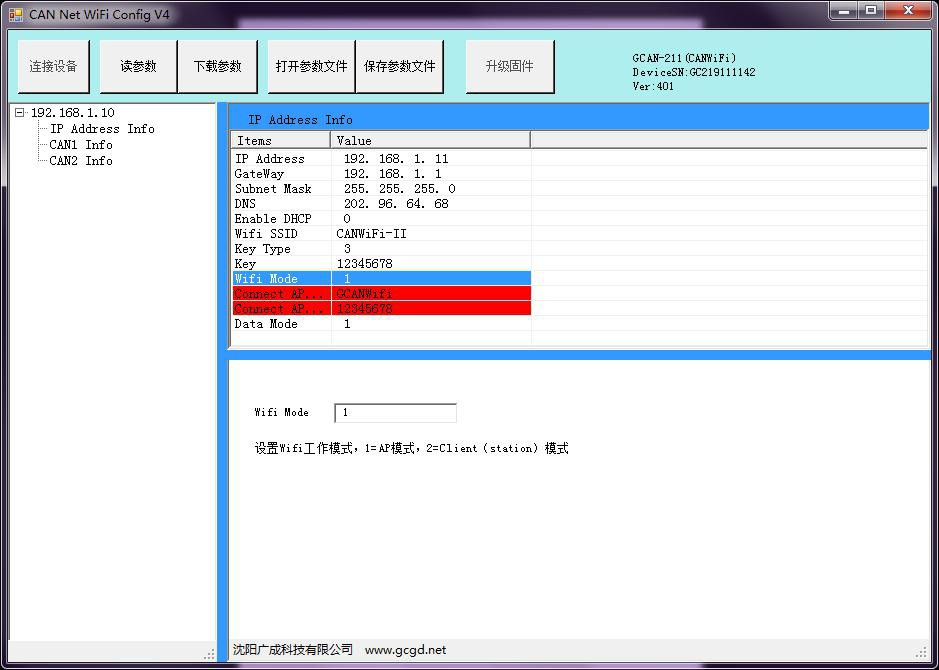

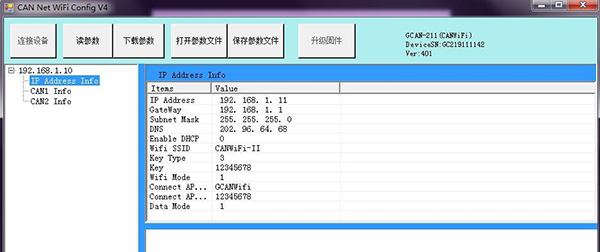

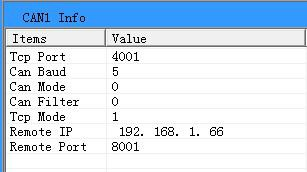

● 工作端口、目標IP和目標端口均可設定；
● 網絡斷開后自動恢復連接資源，可靠地建立TCP連接；
● TCP支持多達255個連接，滿足6組用戶同時管理一個CAN口；
● UDP方式下每個CAN口支持6組目標IP段，多個用戶可同時管理一個CAN設備；
● 支持協議包括ETHERNET、ARP、IP、ICMP、UDP、DHCP、DNS、TCP；

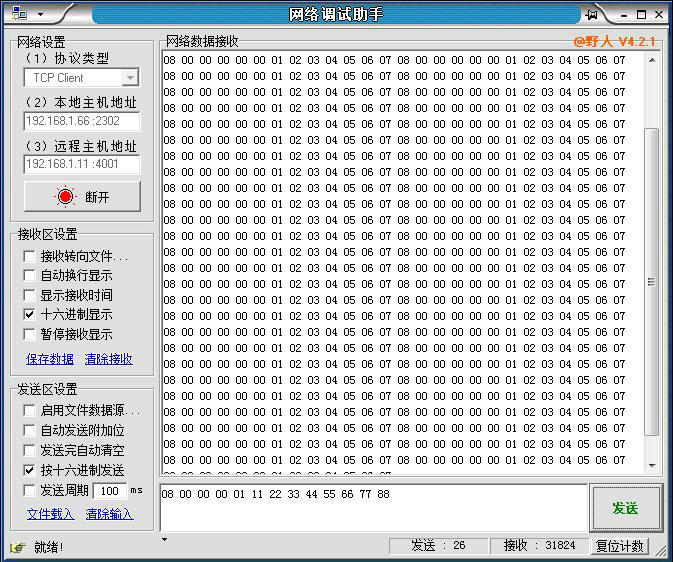

● 兼容SOCKET工作方式（TCP Server、TCP Client、UDP等），上位機通訊軟件編寫遵從標準的SOCKET規則。
● CAN-bus網絡診斷與測試
● 工業WiFi連接至CAN網絡
● 電力通訊網絡
● 工業控制設備
● 高速、大數據量通訊
-
- ● 高速的32位工業級處理器；
● 內嵌硬件看門狗定時器；
● 模塊內置FLASH儲存器，可儲存參數；
● 使用外接電源供電(DC+9~24V)，推薦電源值12V或24V；
● 供電電流：80mA，24V DC；
● 靜電放電抗擾度等級：接觸放電±2KV，空氣放電±15KV；
● 電快速瞬變脈沖群抗擾度等級：±1KV；
● 浪涌抗擾度等級：±1KV；
● 工作溫度范圍：-40℃~+85℃；
● 工作濕度范圍：5%~95%RH無凝露；
● 螺絲固定的安裝方式，專為工業設計。
● 集成2路CAN-bus接口，采用鳳凰端子接線方式；
● CAN-bus信號包括：CAN_H、CAN_L、CAN_GND；
● CAN-bus支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS11898規范；
● CAN-bus通訊波特率在5Kbps~1Mbps之間任意可編程；
● CAN-bus接口采用電氣隔離，隔離模塊絕緣電壓：DC 2500V；
● 32個硬件FIFO接收緩沖器，最高接收數據流量：8000幀/秒；
● CAN端接收?qǐng)?bào)文時間戳精度可達1us。
● PC接口使用標準以太網接口，RJ45，支持10/100M自適應；
● 支持超時斷開功能；
● 工作端口、目標IP和目標端口均可設定；
● 網絡斷開后自動恢復連接資源，可靠地建立TCP連接；
● TCP支持多達255個連接，滿足6組用戶同時管理一個CAN口；
● UDP方式下每個CAN口支持6組目標IP段，多個用戶可同時管理一個CAN設備；
● 支持協議包括ETHERNET、ARP、IP、ICMP、UDP、DHCP、DNS、TCP；
● 兼容SOCKET工作方式（TCP Server、TCP Client、UDP等），上位機通訊軟件編寫遵從標準的SOCKET規則。 - 1、GCAN-204 modbus RTU轉CAN設備使用 https://www.bilibili.com/video/BV1Z7411974h
