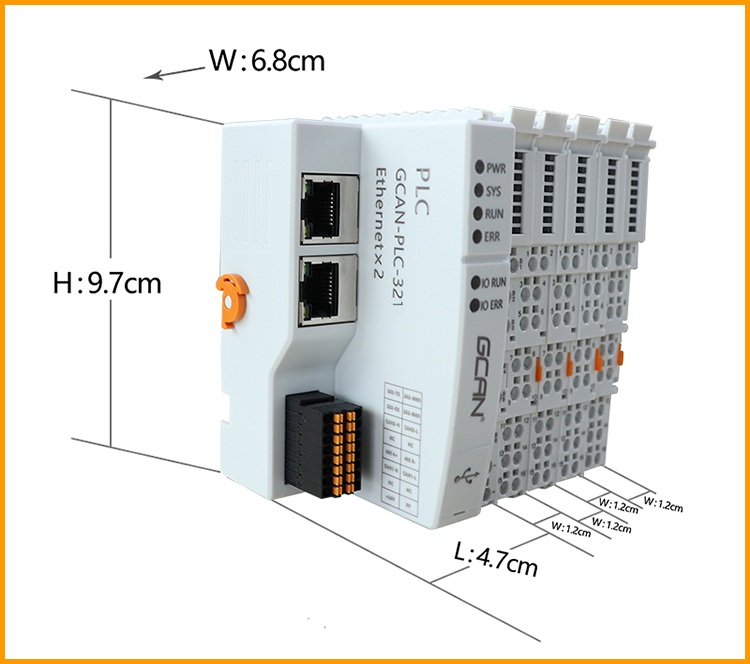

GCAN-PLC-321型插片式可擴展PLC
- 品牌：
- GCAN
- 型號：
- GCAN-PLC-321
- 應用：
- 工業自動化控制核心、模擬量閉環控制系統、開關量開環控制，邏輯運算、工業CAN總線、ModBUS總線網絡通訊
-

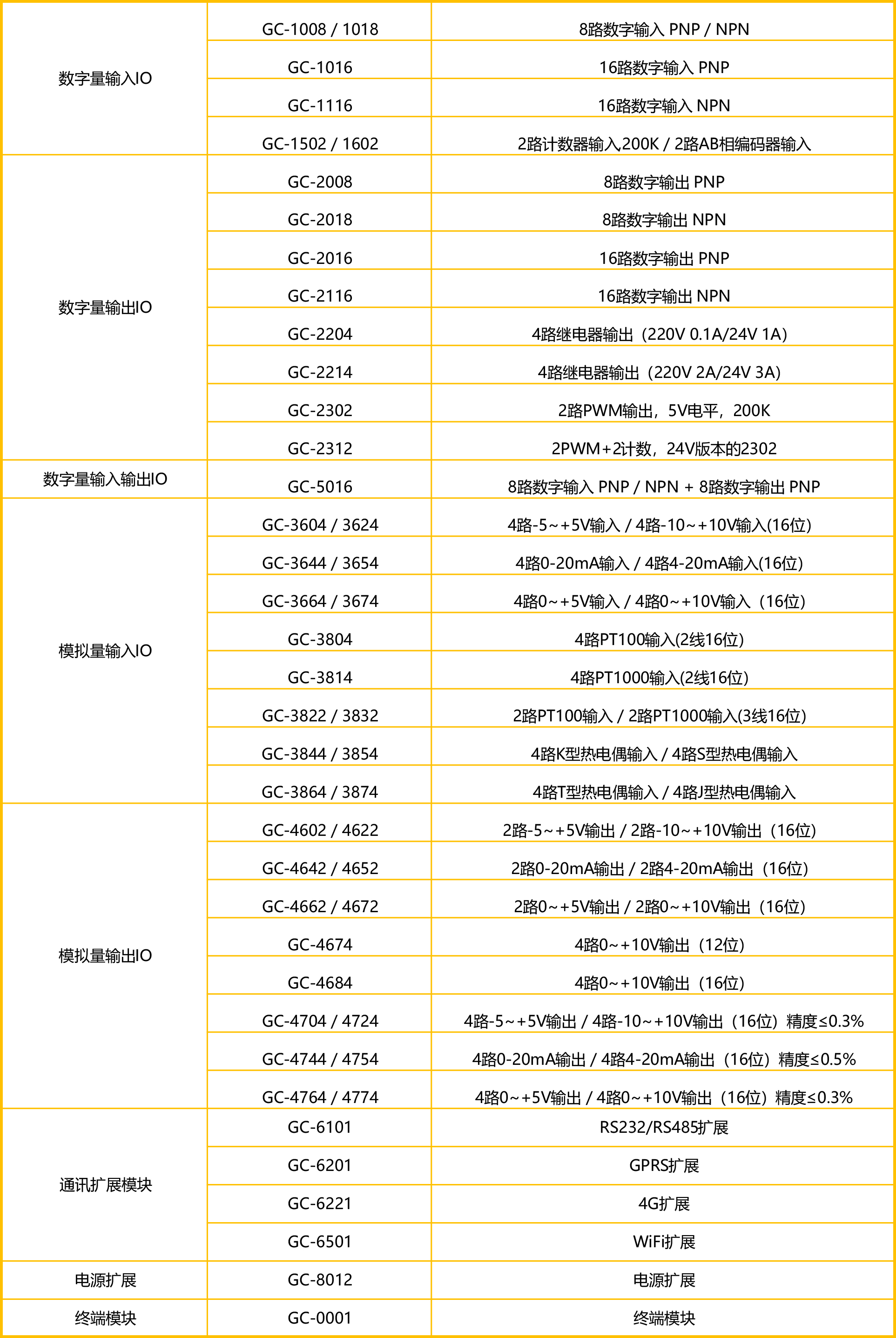

GCAN-PLC-321產品由一個可編程的主控模塊、若干GC系列IO模塊（GC-1008、GC-3804等）以及一個終端電阻模塊（GC-0001）組成。GCAN-PLC-321主控模塊可連接所有的GC系列IO模塊，用戶可根據現場實際需求自行選擇擴展IO模塊，IO模塊數量最多可擴展16個，主控模塊可根據插入IO模塊的前后位置自動分配地址，實現自動組態，用戶無需在PC上創建組態界面及設置參數。
● 2路以太網接口，1路CAN口，1路RS232接口、1路RS485接口；
● 編程軟件：OpenPCS/codesys（編程語言符合IEC 61131-3標準）；
● 支持Modbus RTU/TCP主/從站功能；
● 支持CANopen主/從站功能
● 在電源供應充足（加擴展電源模塊）情況下可擴展IO模塊數量最多為16個（最多16x16個DI/DO點）；
● 默認發送PDO（CANopen）4個，接收PDO（CANopen）4個；
● 組態方式為自動組態形式；
● 電源采用24V DC（18~30V）；
● 輸入電流最大為1A（總GC-bus電流）；
● 電氣隔離為1500 Vrms；
● 工作溫度范圍：-40℃~+85℃；
● 防護等級：IP20；
水位控制監測用、水位控制報警用、水流量監測用、水溫度監測用、車輛通過探測用、通行信號燈控制用、風速監測用、風車轉速監測用、電壓監測用、電流監測用、工廠自動化用、遠程監控用、數據采集用、智能家居系統用、龍門吊車用、輪胎回收系統用、激光切割機用、輪胎煉油設備用、微波烘干機用、排污泵站用、天然氣切割用、天然氣加劑設備用、自動打孔機用、自動碼磚機用、沖壓機用、壓濾機用、水箱拉絲機用、拉絲機用、智能扣壓機用、大棚恒溫系統用、定量裝車系統用、薄膜擠出機用、棉花紡織機用、變溫空調用、自動化造紙用、供水自動化用、水肥智能灌溉用、水泥生產用、紫外線消毒器用、聚氨酯噴涂機用、紡織機械行業用、起重機行業用、電梯行業用、電力行業用、石化行業用、市政行業用、化工行業用、建筑行業用、機床行業用、塑料行業用、橡膠行業用、汽車行業用、注塑機用、訂書機械用、電鍍流水線用、圓周運動控制用、直線運動控制用、鍋爐控制用、矩陣運算用、函數運算用、邏輯運算用、數據傳送用、數據轉換用、發電機組控制用、排序用、查表用、照明控制用、位操作用、通用機械用
-
- ● 2路以太網接口，1路CAN口，1路RS232接口、1路RS485接口；
● 編程軟件：OpenPCS/codesys（編程語言符合IEC 61131-3標準）；
● 支持Modbus RTU/TCP主/從站功能；
● 支持CANopen主/從站功能
● 在電源供應充足（加擴展電源模塊）情況下可擴展IO模塊數量最多為16個（最多16x16個DI/DO點）；
● 默認發送PDO（CANopen）4個，接收PDO（CANopen）4個；
● 組態方式為自動組態形式；
● 電源采用24V DC（18~30V）；
● 輸入電流最大為1A（總GC-bus電流）；
● 電氣隔離為1500 Vrms；
● 工作溫度范圍：-40℃~+85℃；
● 防護等級：IP20；
