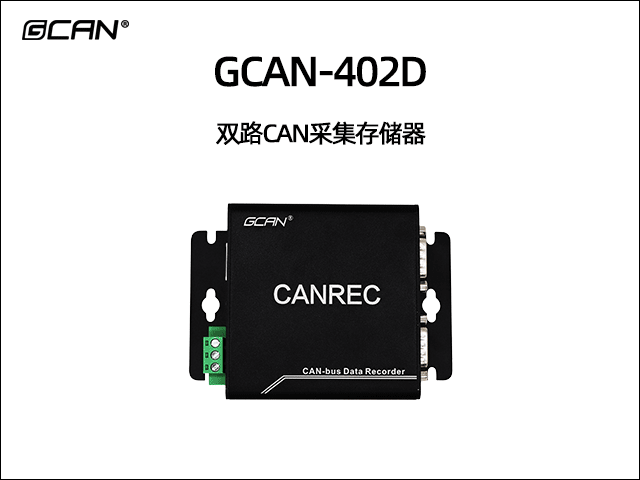

GCAN-402D雙通道CAN數據存儲器
- 品牌：
- GCAN
- 型號：
- GCAN-402D
- 應用：
- GCAN-402D雙通道CAN存儲器適用于需要CAN總線歷史數據采集、故障前后報文分析等系統。可廣泛應用于汽車、軌道車輛、工業控制等大數據量且不易排查故障的系統中，便于數據回放。
-
沈陽廣成科技有限公司GCAN-402D CAN總線數據存儲器模塊是我公司推出的專門用于存儲CAN總線數據的模塊。該模塊集成2路標準CAN總線接口，通過將模塊接到CAN總線上，可以實現CAN總線數據的實時存儲。

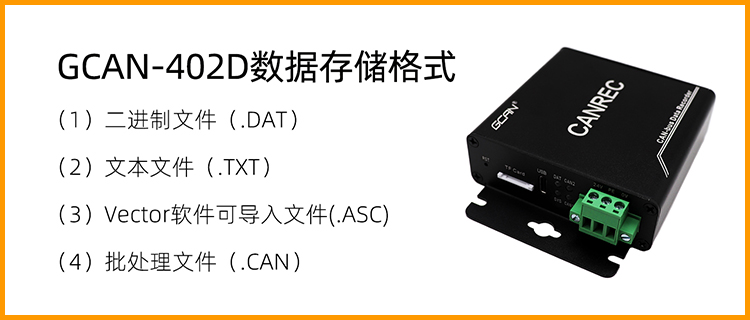

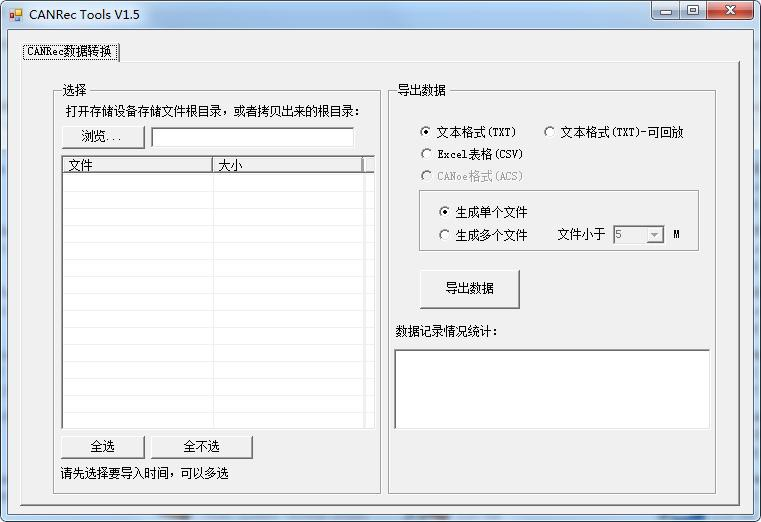

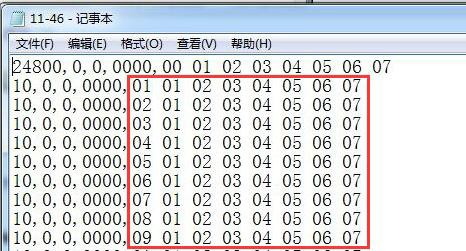

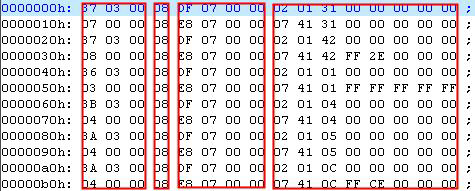

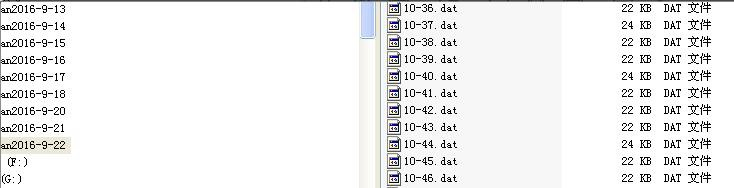

模塊通過搭載TF存儲卡（FAT32）的方式，將總線上的數據實時存儲到TF存儲卡中，實現離線脫機實時存儲。存儲結束后用戶只需將TF卡帶回，通過專用的軟件將存儲的數據還原成真實的總線數據即可，便于用戶分析。

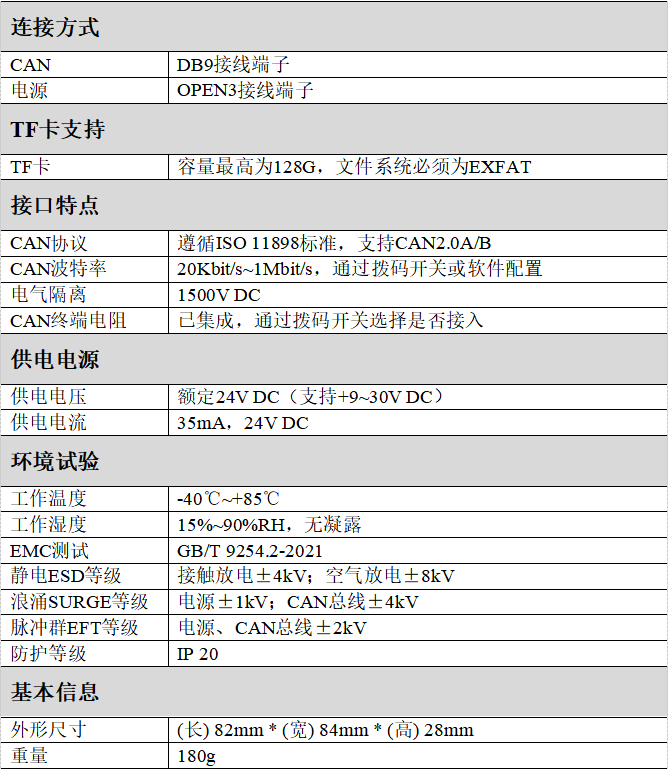

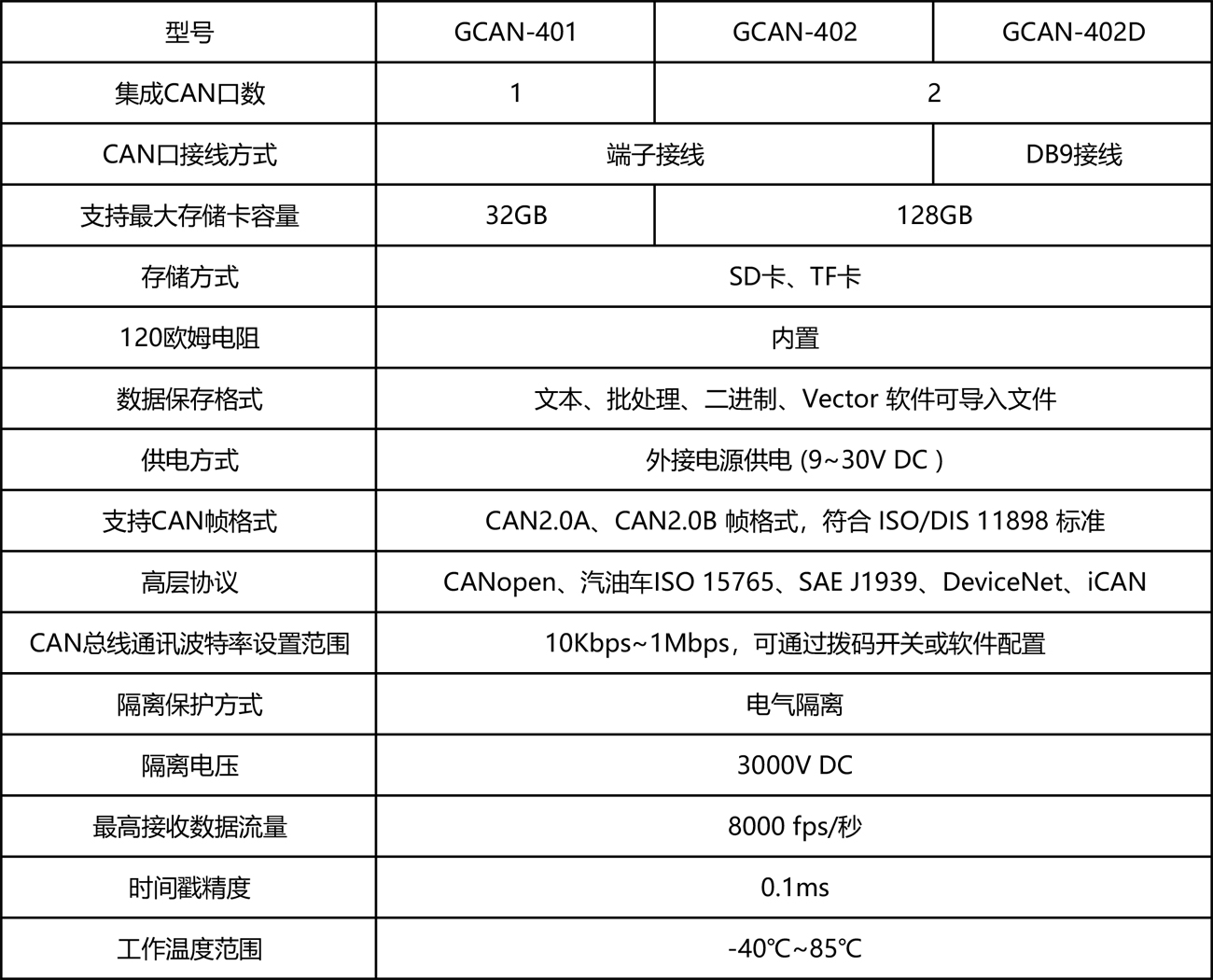

● 高速的32位工業級處理器；

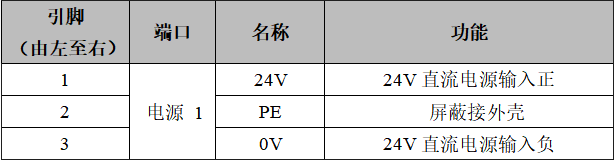

● 使用外接電源供電(9~30V DC)；
● 供電電流：35mA，額定24V DC；

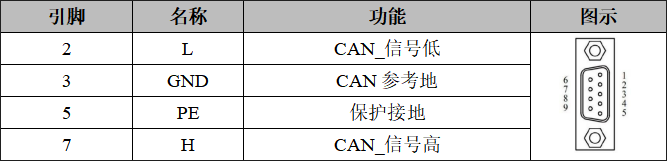

● 集成2路標準CAN總線接口，使用DB9接線端子；
● CAN總線支持CAN2.0A、CAN2.0B幀格式，符合ISO/DIS 11898標準；

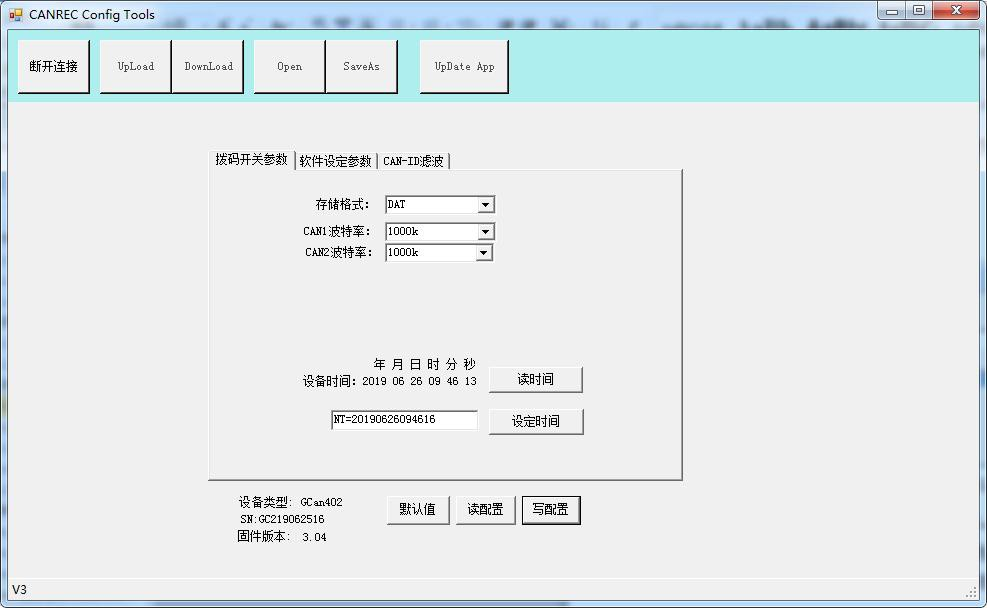

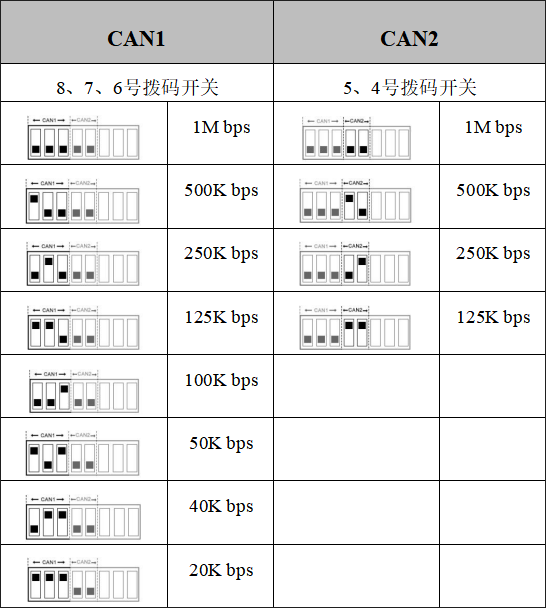

● CAN總線通訊波特率在20Kbps~1Mbps之間可通過撥碼開關或軟件配置；
● CAN總線接口采用電氣隔離，隔離模塊絕緣電壓：1500V DC；
● 最高接收數據流量：8000 fps/秒；
● CAN數據帶有時間戳，精度0.1ms；

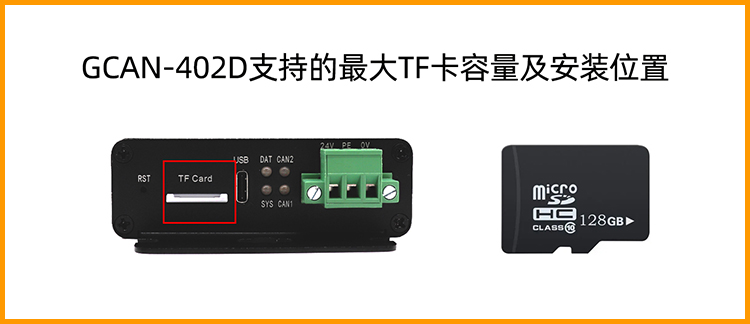

● 存儲卡最大支持128G；
● 工作溫度范圍：-40℃~+85℃；
● 靜電放電抗擾度等級：接觸放電±4KV，空氣放電±8KV；
● 電快速瞬變脈沖群抗擾度等級：±2KV；
● 浪涌抗擾度等級：電源接口±1KV。CAN總線接口±4KV；
● 工作濕度范圍：5%~95%RH無凝露；
● 高鐵控制柜通信實時記錄
● 地鐵電器柜通信實時記錄
● 汽車數據記錄回放
● 無人監控CAN總線數據記錄
● 故障記錄分析
-
- ● 高速的32位工業級處理器；
● 使用外接電源供電(9~30V DC)；
● 供電電流：35mA，額定24V DC；
● 集成2路標準CAN總線接口，使用DB9接線端子；
● CAN總線支持CAN2.0A、CAN2.0B幀格式，符合ISO/DIS 11898標準；
● CAN總線通訊波特率在20Kbps~1Mbps之間可通過撥碼開關或軟件配置；
● CAN總線接口采用電氣隔離，隔離模塊絕緣電壓：1500V DC；
● 最高接收數據流量：8000 fps/秒；
● CAN數據帶有時間戳，精度0.1ms；
● 存儲卡最大支持128G；
● 工作溫度范圍：-40℃~+85℃；
● 靜電放電抗擾度等級：接觸放電±4KV，空氣放電±8KV；
● 電快速瞬變脈沖群抗擾度等級：±2KV；
● 浪涌抗擾度等級：電源接口±1KV。CAN總線接口±4KV；
● 工作濕度范圍：5%~95%RH無凝露； - 1、GCAN-204 modbus RTU轉CAN設備使用 https://www.bilibili.com/video/BV1Z7411974h
