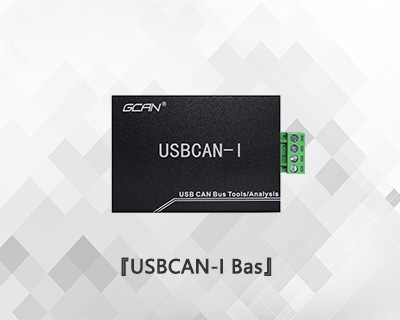

USB轉CAN模塊
- 品牌：
- 廣成科技
- 型號：
- USBCAN-I Bas
- 應用：
- ●在線學生做CAN總線學習和研發 ●企業事業研發中心項目涉及到CAN總線通信 ●可用于調試、測試或配套CAN總線器件 ●調試CAN總線變頻器、變流器、伺服驅動等 ●替代進口設備原廠家的USBCAN設備 在線工程師電話：15712411229
-
<汽車電子專用產品>點擊下方圖片了解詳情USBCAN系列CAN接口卡是兼容USB2.0全速規范的，帶有1~2路CAN接口的高性能CAN接口卡。采用該接口卡，PC機可以通過USB總線連接至CAN網絡，進行車輛、煤礦、實驗室、工業控制、智能小區等CAN網絡領域中的數據采集與數據處理。
USBCAN系列接口卡是CAN產品開發、CAN數據分析的強大工具，支持車載協議解析；同時，具有體積小、即插即用等特點，也是便攜式系統用戶的最佳選擇。接口卡上自帶電氣隔離模塊，使其避免由于地環流的損壞，增強系統在惡劣環境中使用的可靠性。
本產品配有可在Win2000/XP/WIN7/WIN8、各種Linux等操作系統下工作的驅動程序，并包含詳細的應用例程，并且提供個性化定制服務。

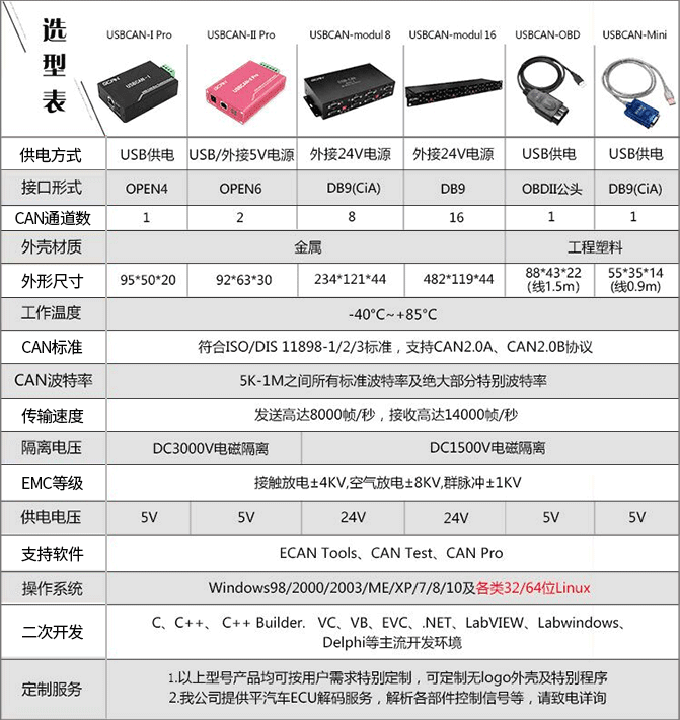

產品選型表
第四代USB轉CAN卡（適配器）可實現總線雙向數據傳輸，專用的工業級高速32位CPU，接收和發送速度大于8000幀/秒（就是在can總線波特率達到最大1M的時候，總線滿發的數據幀不丟失）。
符合ISO 11898標準，支持CAN 2.0A/B，標準幀/擴展幀/數據幀/遠程幀。
嵌入式實時操作系統，硬實時時鐘精度達到1us。

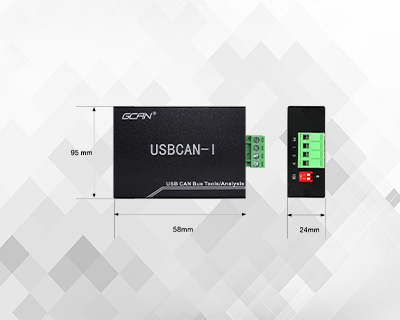

銀行卡大小純鋁合金外殼，穩定抗干擾，端子接頭，方便調試。
工業級主芯片，CAN端磁耦隔離，隔離總線上的高壓共模信號，提高運行穩定性，增加使用壽命。
3×24小時滿負荷收發測試，不丟幀。
增加GND和PE接口，在環境干擾比較嚴重，干擾總線數據時接上可提高穩定性。
產品驅動通過微軟數字簽名認證，可以在win 98/xp/2000/2003/7/8 等32/64位操作系統上使用。
即插即用，適合現場調試分析，檢測網絡狀態。
ECAN TOOLS軟件主要功能概述：
ECAN Tools軟件是我公司自主開發的調試軟件，通過軟件可以快速進行CAN總線數據收發，實現PC到CAN2.0A和CAN2.0B（包括標準幀、擴展幀、數據幀、遠程幀）的雙向通訊。
兩種發送界面——普通模式或列表模式，用戶可根據自己的習慣選擇使用

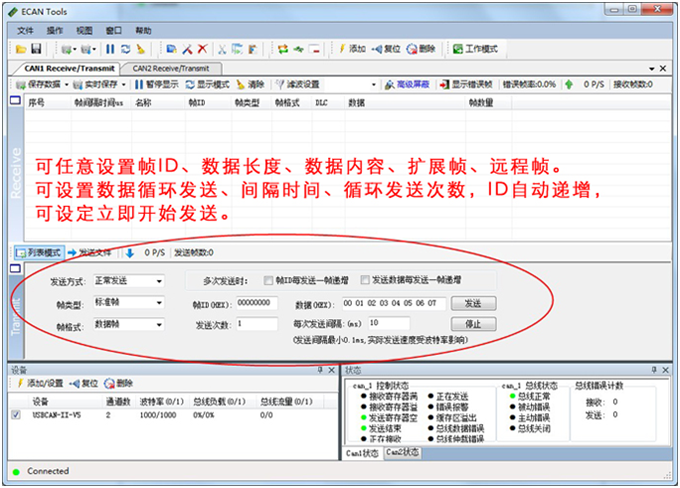

（1）普通發送模式
普通發送模式非常直觀，所有設置選項均在主界面中，可直接設置。

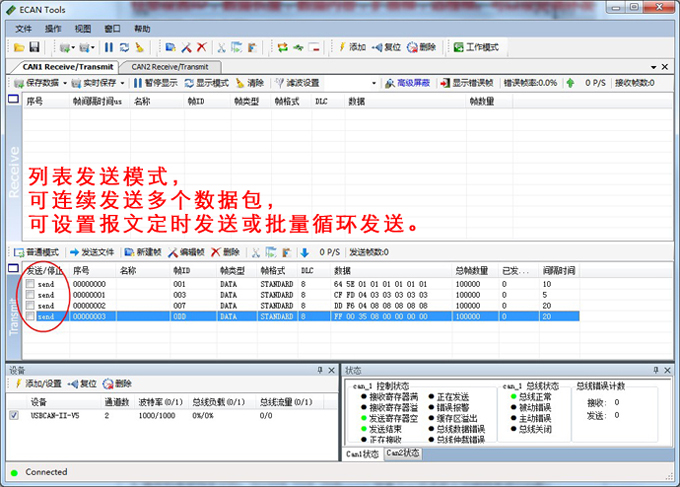

（2）列表發送模式
列表發送模式可以將CAN幀添加到發送列表中，發送列表可同時發送多條不同的報文，并可循環發送，列表可保存到本地并可加載。此功能適用于同時調試多個CAN節點，或需要按時序發送數據。

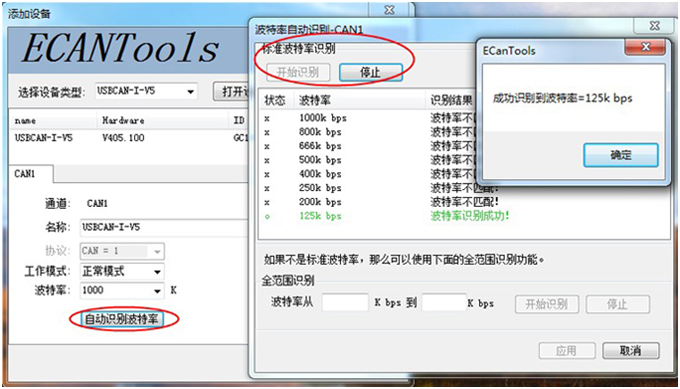

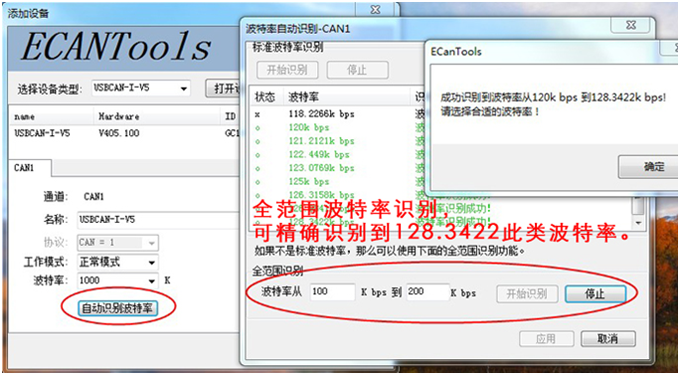

波特率自動識別功能
軟件可以自動識別波特率，當用戶在不知道總線波特率的時候，自動識別波特率功能會對用戶有極大的幫助。識別波特率分為兩種模式：標準波特率識別（通用波特率如1000K、800K、500K等）、全范圍波特率識別（設置識別范圍，全面匹配）
總線分析功能
軟件自帶總線分析功能，當遇到總線連接錯誤時，可以很直觀的幫用戶分析CAN總線干擾和測試CAN總線狀態。
（1）CAN控制器內部FIFO溢出：某一段時間內的總線報文過于密集，導致USBCAN來不及接收，發生報文丟失。
（2）CAN控制器錯誤報警：總線發生多次發送錯誤或接收錯誤，錯誤計數器超出報警閾值，并能顯示錯誤計數值。
（3）CAN控制器消極錯誤：總線發生多次發送錯誤或接收錯誤，導致CAN控制器進入錯誤消極狀態，并能顯示錯誤計數值。
（4）CAN控制器仲裁丟失：本節點與其他設備在競爭總線時失敗，待發報文將在下一次總線空閑時嘗試發送，能捕捉到相應的錯誤位信息并顯示出來。
（5）CAN控制器總線錯誤：總線發生一次發送錯誤或接收錯誤，錯誤計數器的值將累加，并能捕捉錯誤的位信息，比如ACK、CRC、位界定錯誤信息。
（6）CAN數據緩沖區溢出：由于一段時間未與PC交換數據，導致設備存儲的報文數目超出硬件容量限制，新接收的報文將覆蓋最早的報文。

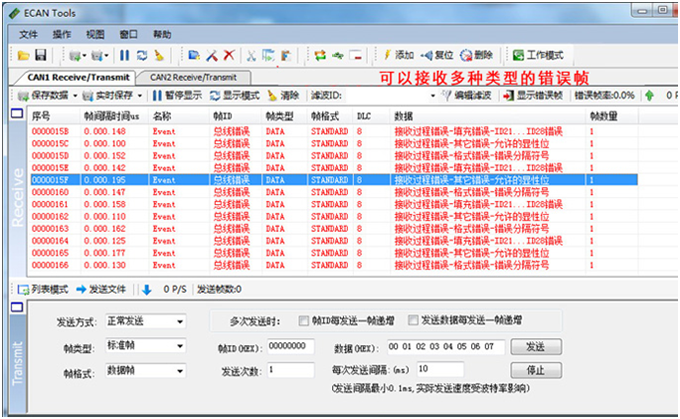

可以接收總線上的錯誤幀，指示錯誤幀類型，統計錯誤幀率，便于用戶分析總線狀態并快速定位發送錯誤幀的節點。

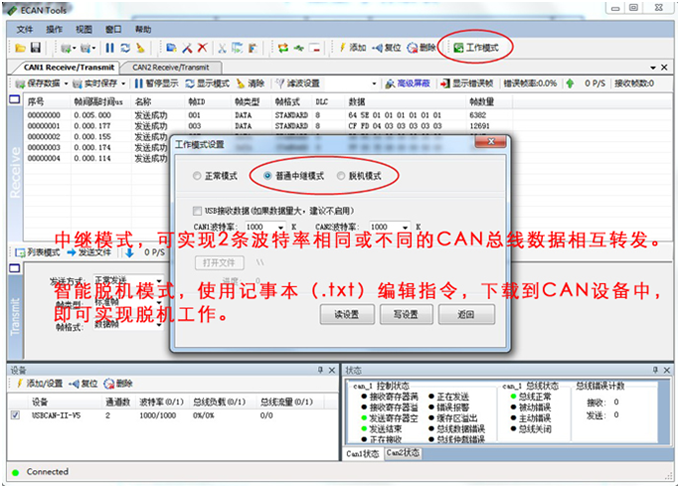

智能中繼功能、智能脫機模式。（僅USBCAN-II Pro 支持此功能）
(1)可以作為一個CAN網橋使用，實現2路CAN通道的數據在相同或不同波特率下實時高速交換。可設置接收到特定幀數據后更改內容轉發，可設置硬件脫機模式。
(2)可以作為一個CAN總線接力器使用。可以延長can總線距離，降低CAN總線電纜的截面積，節約CAN電纜的成本，同時增加了CAN總線節點的最大數目，增加CAN總線的負載能力。
(3) 提高了CAN總線的通信可靠性。當網絡出現故障時,一般只影響個別子網段。
(4) 啟用中繼功能對初始化參數進行設置,可以過濾報文,減輕CAN總線負擔，從而大大降低目標網絡的受干擾程度。
(5)脫機模式中，可以自己編輯哪些ID的數據要轉發到另一個CAN口,可以設置根據ID觸發數據轉換，可以替換轉發幀ID及相對應的數據，可以設置循環時間，發送次數，等待時間。用戶可以用記事本自行編輯，即使不會編程的用戶，只要會使用記事本，即可把它變成一臺超級強大的智能離線轉換設備。

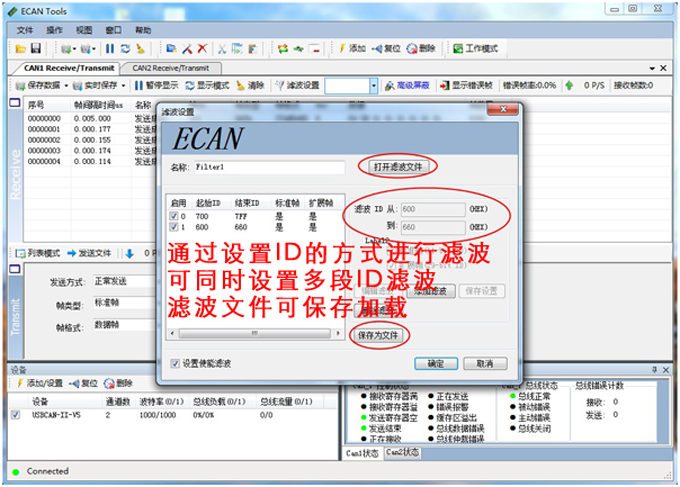

智能多段濾波功能
智能濾波功能不再需要計算復雜的屏蔽碼和驗證碼，只需簡單的設置你需要過濾顯示的ID或ID段即可對應接收。比如設置接收ID從100到200，那么只需在濾波設置界面輸入100-200，則系統只接收100-200ID的數據。濾波段可設置多個并可同時使用。

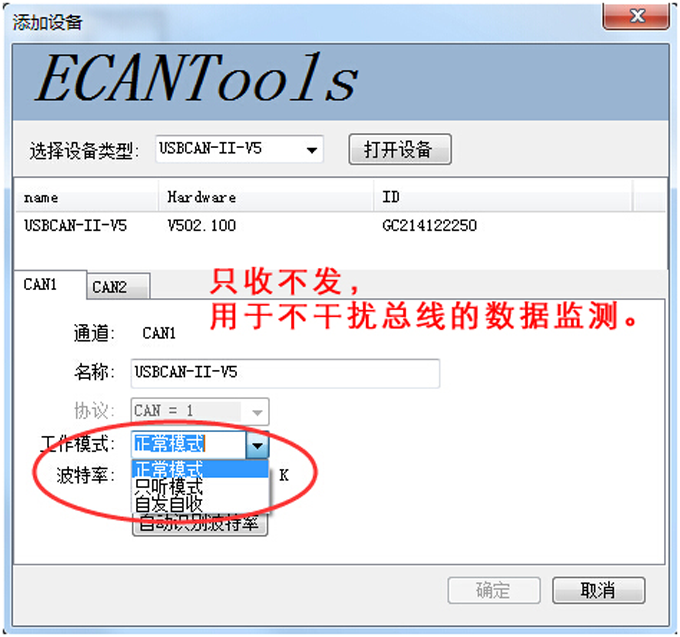

總線監聽模式
可以設置USBCAN只聽模式，在這種模式下，設備只是接收can總線上的數據，不向總線發送回應數據包，適合于在正在運行的系統中，截獲總線數據進行分析。

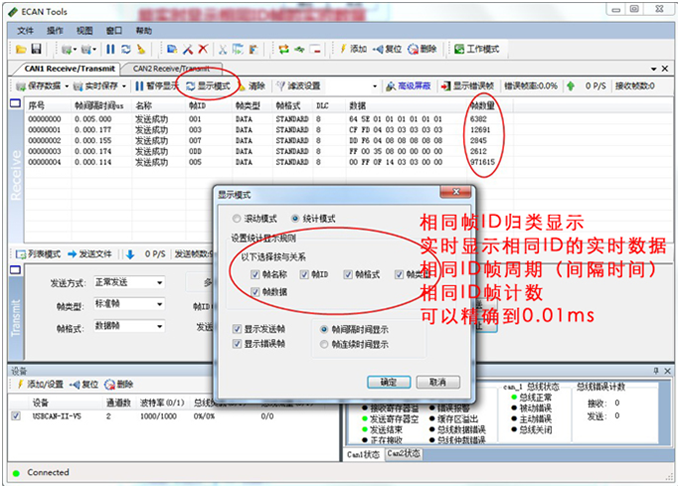

實時數據統計顯示功能
可以按如下統計規則，將接收到的數據實時分類顯示，此功能非常便于將相同的幀合并到一起顯示，便于數據分析，數據處理。

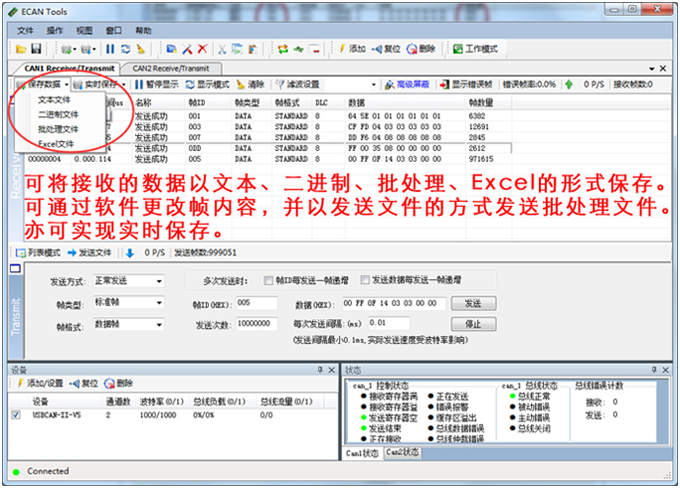

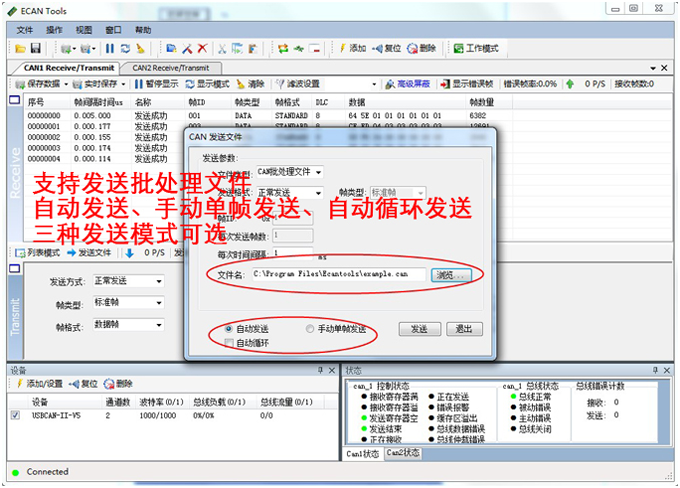

總線數據保存及錄播功能
可將列表中的數據（實時）保存到電腦，可以有多種保存格式：文本文件（.txt）數據直觀便于攜帶；二進制文件可以滿足用戶的特殊需求；批處理文件（.CAN）可以修改后發送回總線上；Excel文件可以使用excel打開，便于數據處理。
保存成批處理格式的文件后，可以通過記事本打開，用戶可以自行編輯記事本中的幀內容，保存后可以在軟件中點擊“發送文件”，選擇批處理文件就可以將批處理文件發送出去，發送的內容可以手動單幀發送和循環發送。
文件發送功能
可以通過CAN總線，對目標設備的芯片中發送數據。用戶可通過此功能自行開發程序燒錄（升級）軟件，包括：bootloader、刷寫ECU、BMS系統升級等。

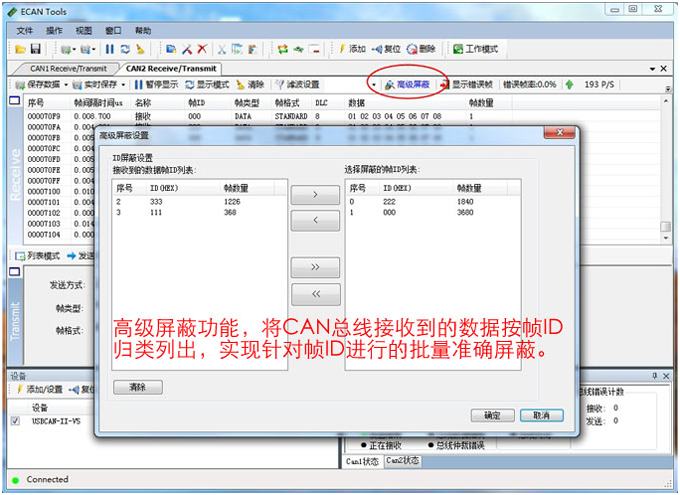

高級屏蔽功能
軟件接收可以屏蔽指定的幀數據。可以將接收到的數據按幀ID歸類后合并顯示在左側的待屏蔽列表中，從左邊的列表中選擇您需要屏蔽的幀ID，點擊向右箭頭即可將選中的幀ID添加到屏蔽列表中，軟件將自動屏蔽所有在右側列表中所有以此幀ID開頭的所有數據，屏蔽列表可以設置多條。此功能非常便于汽車CAN數據抓取，可以屏蔽怠速狀態下的所有數據后直觀的看到新增加的數據，用于判斷數據作用。

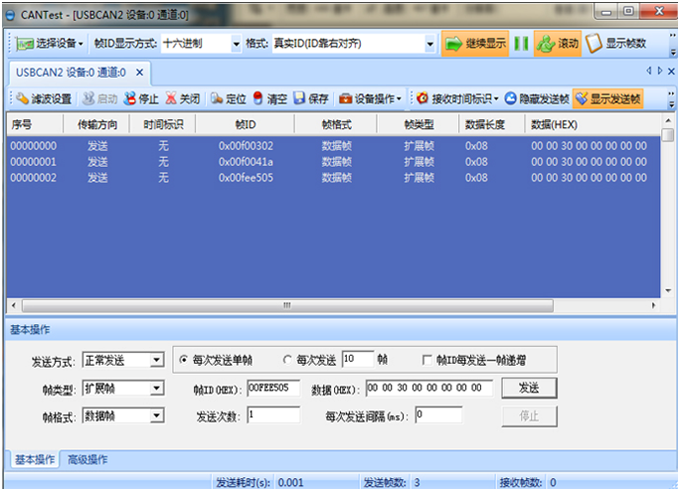

CAN Test軟件主要功能概述：
如果您習慣于使用周立功CAN Test軟件，使用我們的設備可以讓您繼續使用CAN Test。

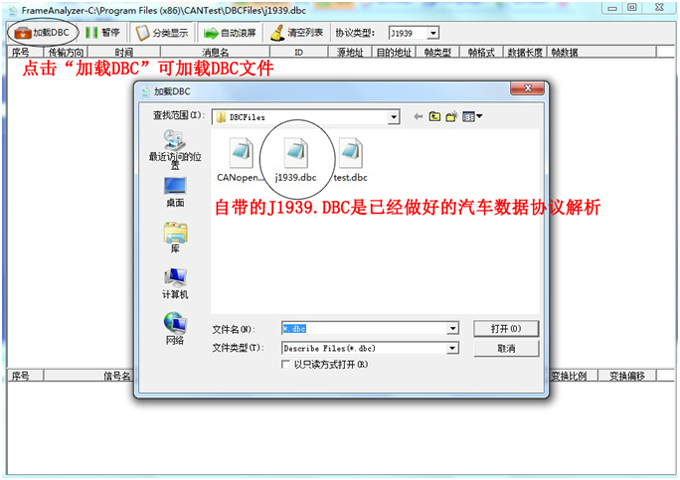

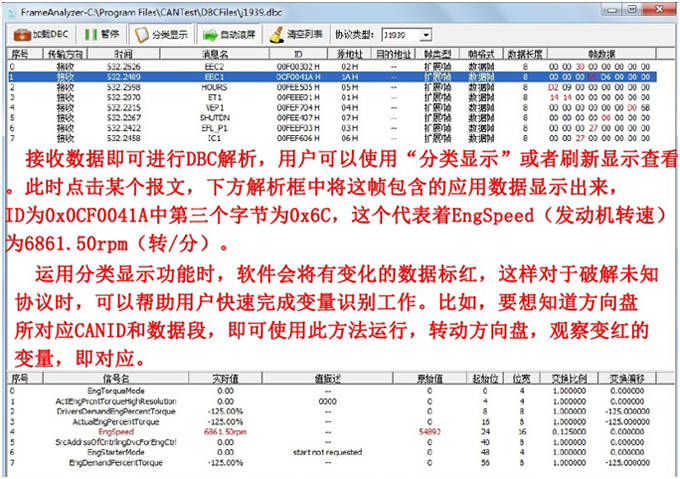

CAN Test核心功能——DBC解析
CAN Test軟件針對汽車電子開發、測試、維護的用戶，推出DBC解析功能。使用此功能可以對汽車有關的J1939協議中的通用部分做詳細解析，如解析OBD CAN數據中發動機轉速、國內充電樁協議等。
CAN Pro軟件簡述（Bas版不支持）

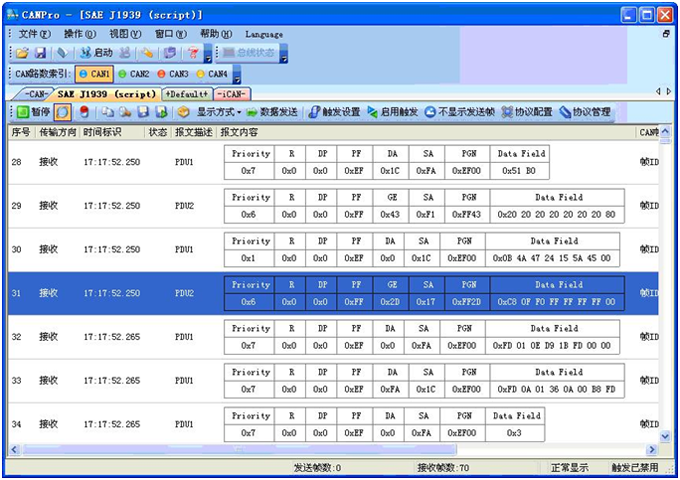

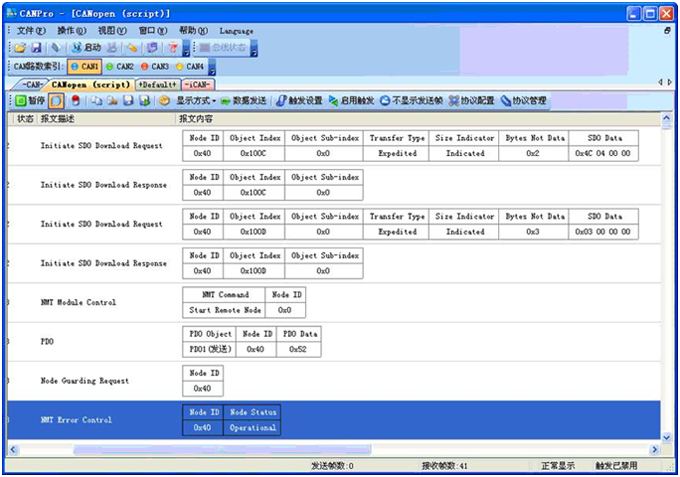

軟件核心功能——CAN高層協議解析

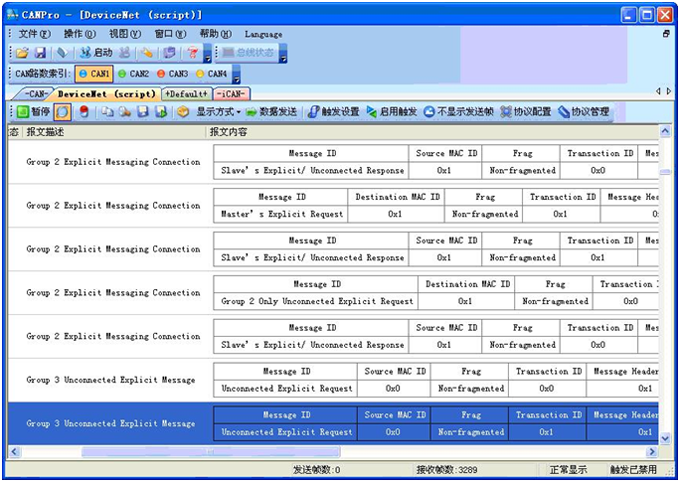

可對CAN高層協議進行解析，CANOpen、DeviceNet、SAE J1939、ICAN等。可配置并解析自定義協議。

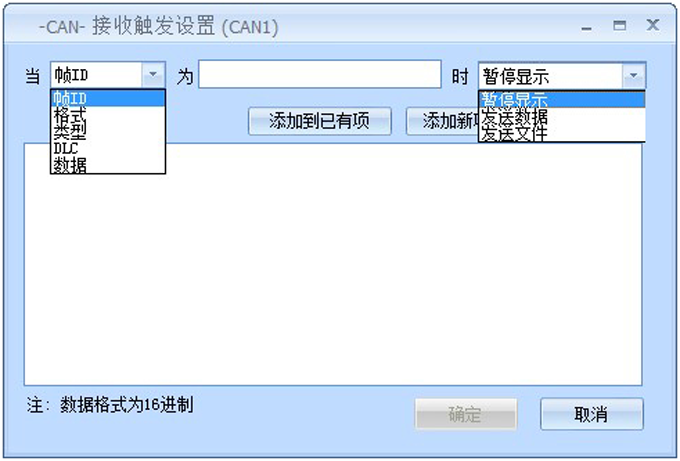

數據觸發功能
可設定觸發條件，當接收到某一ID或某一數據等符合設定的條件時，進行配置好的操作，例如發送預先設置好的數據或接收列表暫停顯示等等。此功能可以模擬通信協議，當接收到協議幀時，發送回復協議等。
數據分類顯示功能
可以將接收到的數據按規則分類，分類后將符合規則的數據合并顯示，分類條件極為豐富，極大的方便了數據分級、數據處理。
在校學生做CAN總線學習和開發;
企業事業研發中心項目涉及到CAN總線通信;
做汽車電子企業，可以用于調試、測試或配套Can總線器件;
調試CAN總線的變頻器、變流器、伺服驅動等;
替代進口設備上原廠家帶的USBCAN設備.

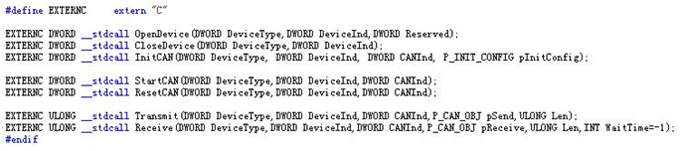

所有型號系列都支持二次開發，支持Windows平臺包括WinCE，提供二次開發動態和靜態鏈接庫，提供開發例程及例程源代碼，庫函數使用簡單，用戶可以很快將我們的USBCAN設備應用到自己的項目中，如果二次開發中遇到問題，我們會提供技術支持；如果用戶沒有開發能力，可以向我們OEM定制。
提供VB、VC、EVC、 .NET、Labview等例子程序及源代碼
- 1.數據傳輸功能：
一般發送模式：設置ID，數據長度，發送數據內容，設置擴展幀，設置遠程幀。可以設定循環發送數據，設置間隔時間，設置循環發送次數，設置ID自動遞增，可設定立即開始發送。
列表發送模式：編輯好發送幀之后，可以將數據加入到發送列表，發送列表可添加至少100條幀數據，發送列表中的數據可以同時、循環發送。CAN Pro軟件發送列表可以保存。
程序燒寫功能：通過CAN發送文件的方式，可以對CAN總線上的設備進行程序燒寫功能，比如對汽車ECU進行程序燒寫（對于做汽車電子的用戶非常有用）。
批量發送數據：用戶可以事前編輯好要發送的多個數據包，然后設定好發送時間間隔，就可以連續發送多個數據包（如果調試有時序要求的CAN設備，這個功能非常有用）。
幀統計功能：具有跟德國PEAK PCAN軟件界面一樣的統計功能，能夠按相同幀ID歸類顯示的功能，并且能實時顯示相同ID幀的實時數據、相同ID幀周期（間隔時間）和相同ID幀計數（這個功能對于調試時間要求精確的CAN設備非常有用，可以精確到0.01ms）。
幀存儲功能：在接收數據窗口可以同時顯示接收數據幀、發送數據幀、事件幀（CAN總線相應的錯誤），可以將接收的數據存儲成文本文件保存。
波特率自動識別功能（新增）：做Can總線設備開發人員和截取已有CAN設備數據的人員，基本遇到過最多的問題就是波特率不匹配問題,不知道自己的單片機設置的波特率是否正確？不知道已有CAN設備上使用的波特到底是多少？那么現在可以解決，通過ECanTools軟件，可以自動識別正常工作中的總線上的波特率。詳見ECAN Tools波特率自動識別。
2.總線分析功能（對于分析CAN總線干擾和測試CAN總線狀態非常有用）
具有總線診斷功能，可以檢測到總線錯誤幀以及總線仲裁丟失位，實現了比較全面的CAN總線分析。
CAN總線狀態顯示：指示當前CAN總線狀態包括：總線正常、被動錯誤、主動錯誤、總線掛起。
CAN控制器內部FIFO溢出：某一段時間內的總線報文過于密集，導致USBCAN來不及接收，發生報文丟失。
CAN控制器錯誤報警：總線發生多次發送錯誤或接收錯誤，錯誤計數器超出報警閾值，并能顯示錯誤計數值。
CAN控制器消極錯誤：總線發生多次發送錯誤或接收錯誤，導致CAN控制器進入錯誤消極狀態，并能顯示錯誤計數值。
CAN控制器仲裁丟失：本節點與其他設備在競爭總線時失敗，待發報文將在下一次總線空閑時嘗試發送，能捕捉到相應的錯誤位信息并顯示出來。
CAN控制器總線錯誤：總線發生一次發送錯誤或接收錯誤，錯誤計數器的值將累加，并能捕捉錯誤的位信息，比如ACK、CRC、位界定錯誤信息。
CAN數據緩沖區溢出：由于一段時間未與PC交換數據，導致設備存儲的報文數目超出硬件容量限制，新接收的報文將覆蓋最早的報文。
3、協議解析功能（Bas版不支持）
可以解析CanOpen，Devicenet，SAEJ1939協議。（對于控制進口設備、驅動、傳感器，做汽車電子的用戶會用到這些協議，如果對于這些協議不熟悉的話，那么這個功能可以幫助您加快項目的進程）詳見詳情頁“協議解析” - 高速32位ARM CPU;
PC接口符合USB2.0(兼容USB1.1)全速協議規范;
集成1-2路CAN-bus接口,支持CAN2.0A和CAN2.0B協議，符合ISO/DIS11898規范;
CAN-bus 通訊波特率在 5Kbps~1Mbps 之間任意可編程；
USB 總線電源供電，電流200mA；
CAN-bus 接口采用電氣隔離，隔離模塊絕緣電壓：DC 1000V;
CAN接口EMC等級：接觸放電±4KV，群脈沖±1KV;
單通道最高接收數據流量：8000 fps(標準幀)；
支持USB即插即用；
LED指示設備狀態和電源
CAN接口有2種形式可選:OPEN4和DB9;
工作溫度范圍-40至85°C >>>產品介紹視頻：
